"Вежливые" поворотники для японцев в виде штатного реле

Версия для машин, у которых нет реле тут www.drive2.ru/o/b/648395476990701398/

❗ " а чё эт на алике и озоне стоит 500 рублей такое же, то же самое, а тут ушлый продавец, толкает их по 2.3 килорубля — лохов ищет?" — ответ на этот вопрос будет ниже.

Оно же "лентяйка поворотников" или "удлинитель поворотников".
Данное реле позволяет обогатить автомобиль функцией удлинения морганиями поворотов и удлинения моргания аварийкой: это когда легкое нажатие, а точнее быстрый взмах лепестком подрулевого с возвратом в нейтральное положение приводит к автоматическому домаргиванию. Данной функцией обладают некоторые модели автомобилей автопроизводителей в штатной комплектации. Как правило это в штате у многих немцев, а к примеру, у японцев такого очень часто не наблюдаемо.

Вот пара видео примера работы:

Возможности:
✔ Удлинение моргания поворотниками, при кратковременном касании подрулевого переключателя.
✔ Аналогично аварийка. Как и для поворотника можно настроить раздельно и на любое число раз.
✔ Функция "отказ от маневра" При работе удлинения, если кратковременно "маргнуть" подрулевым переключателем в ту же сторону, удлинение отменяется.
✔ Поддержка LED ламп поворотников — светодиодные лампы в поворотниках мигают без удвоенной частоты
✔ Режим "приоритет поворотника" — Поворотники моргают даже при включенной аварийке (удобно при аварийной езде на аварийке)
✔ Режим "вежливая аварийка только после вежливости поворотника" — для сигналок с автозапуском.

Программируемые функции:
✔ Настройка количества вежливых морганий, от нуля до 255 раз раздельно для аварийки и поворотников.
✔ Настройка антидребезга: защита от ложных срабатываний.
✔ Настройка чувствительности срабатывания удлинения: порог времени для срабатывания.
✔ Настройка желаемой частоты моргания, от 60ти до 100 раз в минуту.
✔ Функция сброса в заводские установки

Все настройки осуществляются штатными переключателями автомобиля. Режим программирования не сложен и легко понятен и он подробно описан в прилагаемой инструкции. Как правило настройки реле, его программирование перед установкой реле не требуются. По умолчанию по дефолту поворотники моргают три раза и аварийка два раза.

Реле устанавливается вместо штатного реле, при этом никаких манипуляций с проводкой делать нет необходимости, достаточно просто заменить реле, так же как к примеру меняются сгоревшие лампочки. В прилагаемой инструкции есть алгоритмы поиска расположения данного реле, и особенности установки в разные модели авто.

Реле подходит к автомобилям Тойота, Лексус, Субару и Сузуки, выпускаемых с начала нулевых годов, в которых установлено штатное реле Denso с разъемом в 8 контактов. Точный ответ, подойдет ли реле, может показать каталог автозапчастей или визуальное сравнение формы реле. Если реле по форме и количеству контактов аналогичное моему продаваемому, то реле подходит.

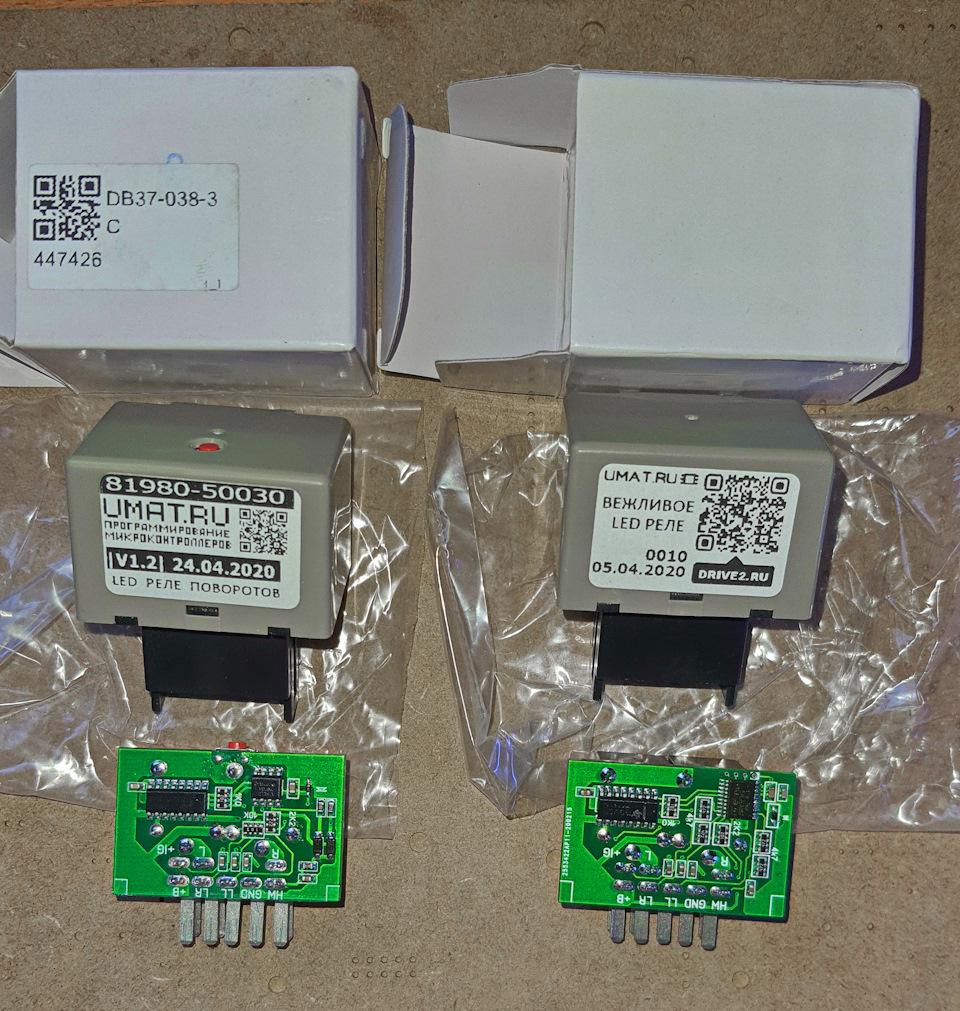

Реле новые и в упаковках, слева первая версия (снята с производства), справа — вторая:

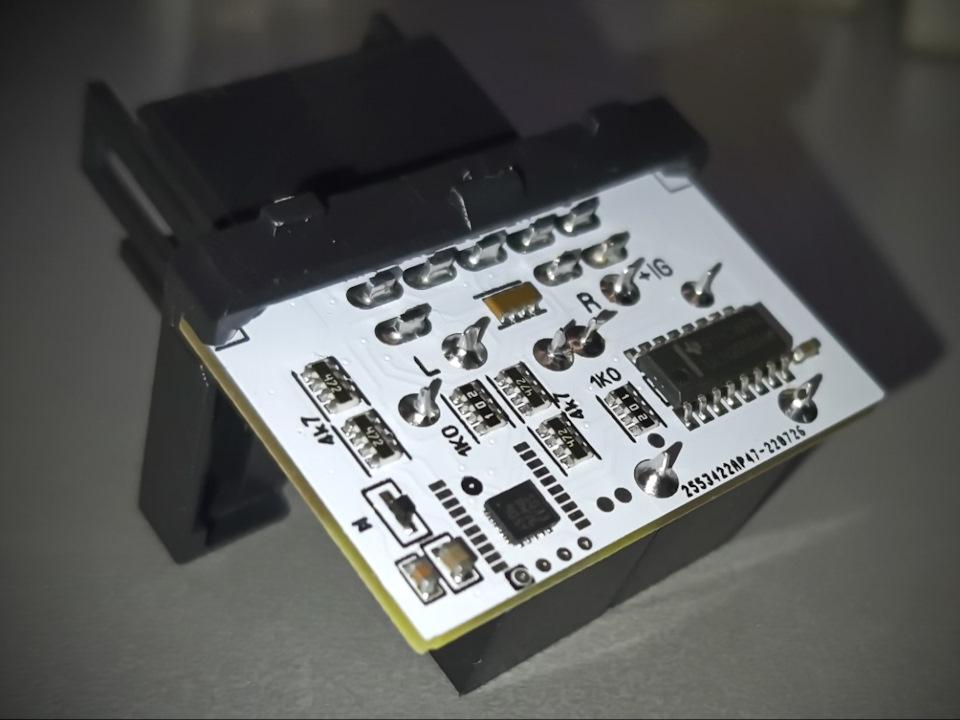

Реле изготовлено на заводских печатных платах, и далеко не то, что продают в китайских магазинах (Кстати, некоторые без удлинения, а только с поддержкой светодиодных "лампочек", есть реле с "крутилками" но ими настраивается только скорость):

У реле нет болезней китайских реле, как удлинение первой вспышки моргания, заниженная частота моргания или наоборот повышенная, неравномерность скважности и большой ток потребления в дежурном режиме. Реле работает и в суровых сибирских морозах и в знойных степях юга со стабильной частотой моргания.

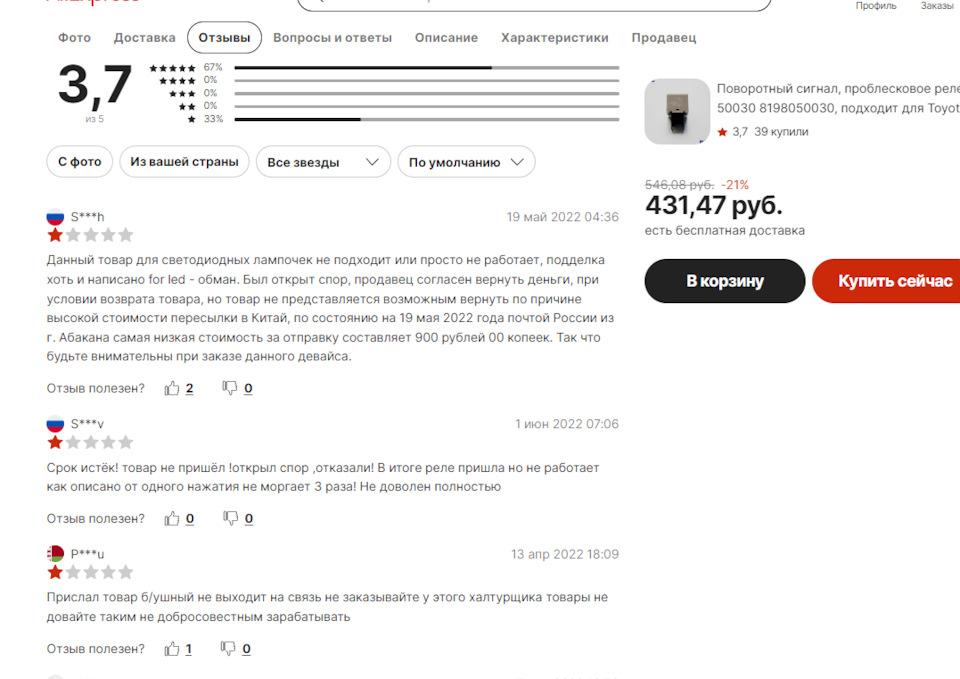

Так же на алиэкспресс есть часть реле с вежливостью, хоть продавцы на это не указывают. Почитайте типичный отзыв там на них:

То есть по классике: присылают, работает не так как надо, на связь не выходят, гарантии нет. Нет вежливости аварийки, нет функции отказа от маневра, включение мигания с задержкой, нет антидребезга при возврате подрулевого в нейтральное положение и включается мигание противоположной стороны, нет элементарных настроек и т.д. При этом оно потребляет за 20мА в дежурном режиме. Есть второй тип реле на алиэкспресс без вежливости ( их там два разных завода шлепают с разной начинкой) но они заметно"тормознутые", при нажатии на поворот мигание происходит с задержкой. Узнаю я про них в личных сообщениях, когда люди обжигаются дешевизной, покупают их а потом приходится покупать уже у меня. Еще не редки случаи, когда присылают реле поддельное на свой же китайский аналог ( как правило цена у них совсем низкая), присылая начинку обычного оригинального реле с утопленных машин ( внутри оно ржавое) в кустарно изготовленных корпусах или с начинкой совсем низкого качества. Короче подделывают свои же китайские реле, указывая на картинке не то, что присылают и потом люди негодуют в комментариях к заказам:

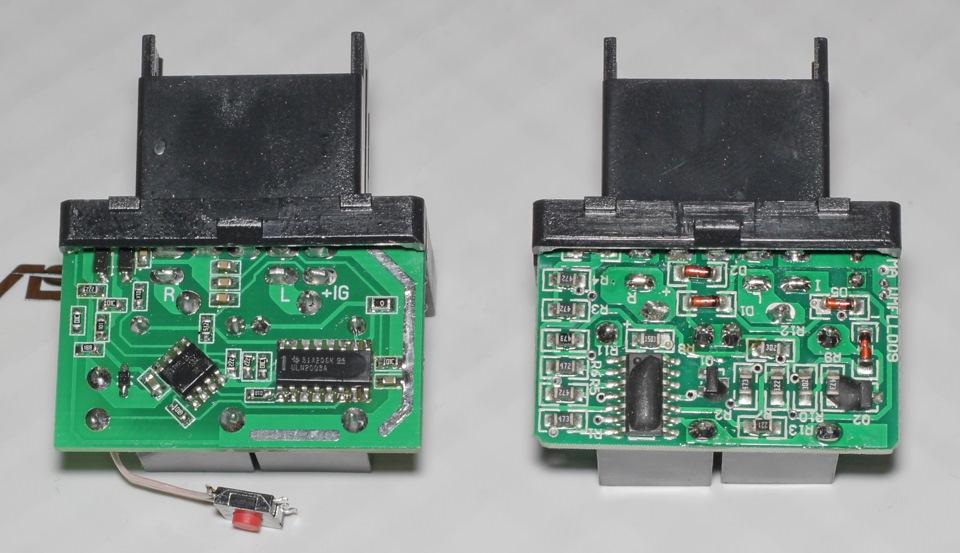

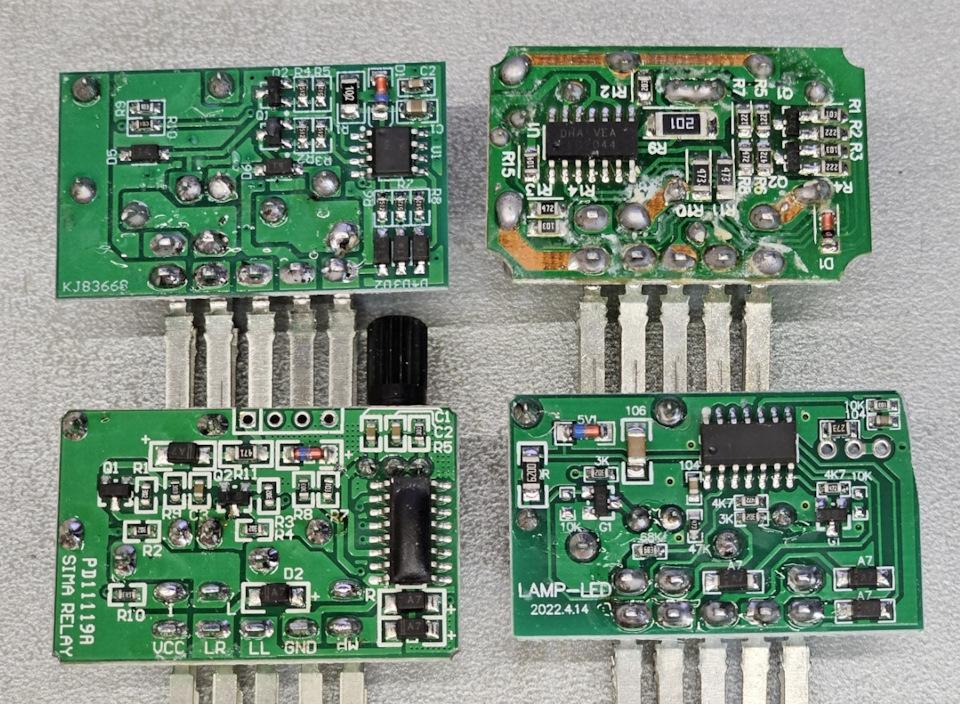

Вот небольшая коллекция внутрянки четырех китайский реле разного пошива, купленных в 23 году на алиэкспресс:

Качество сборки и пайки можно оценить, но вот функционал — нет. А он у всех четырех реле разный. Одно реле с вежливостью, второе с подстройкой частоты мигания, третье без вежливости, четвертое без поддержки светодиодов (мигает часто) . При чем часть их них срабатывает с задержкой, у одного есть удлиненная первая вспышка и т.д., каждое работает по своему криво. Хотя на картинке продавца была везде одна и таже фотка и одно и тоже описание функционала.

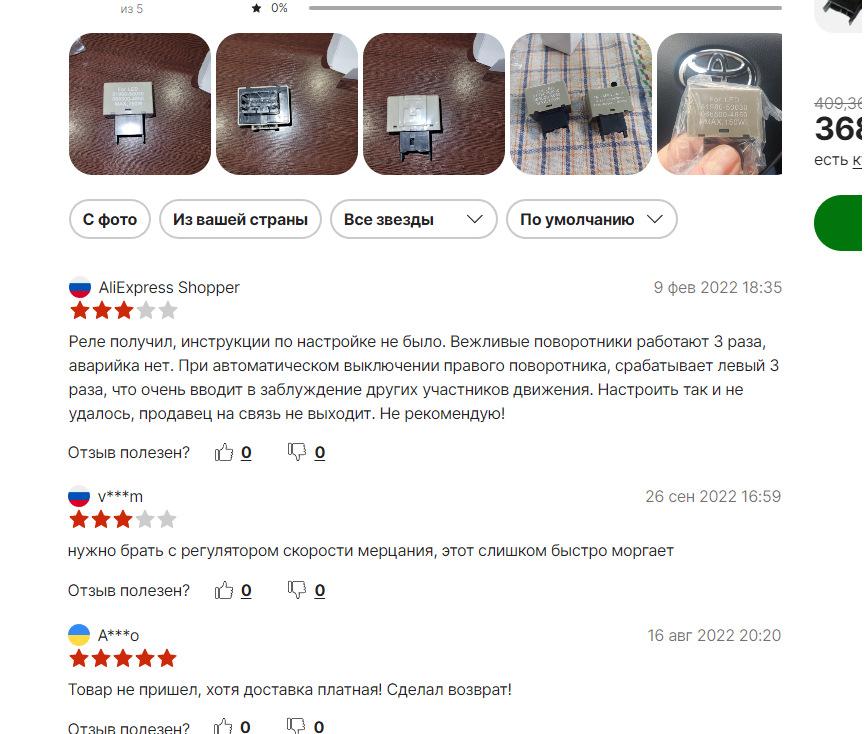

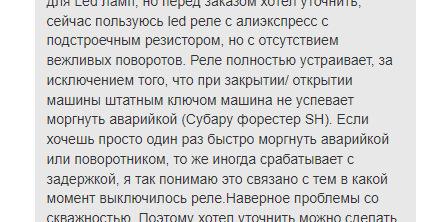

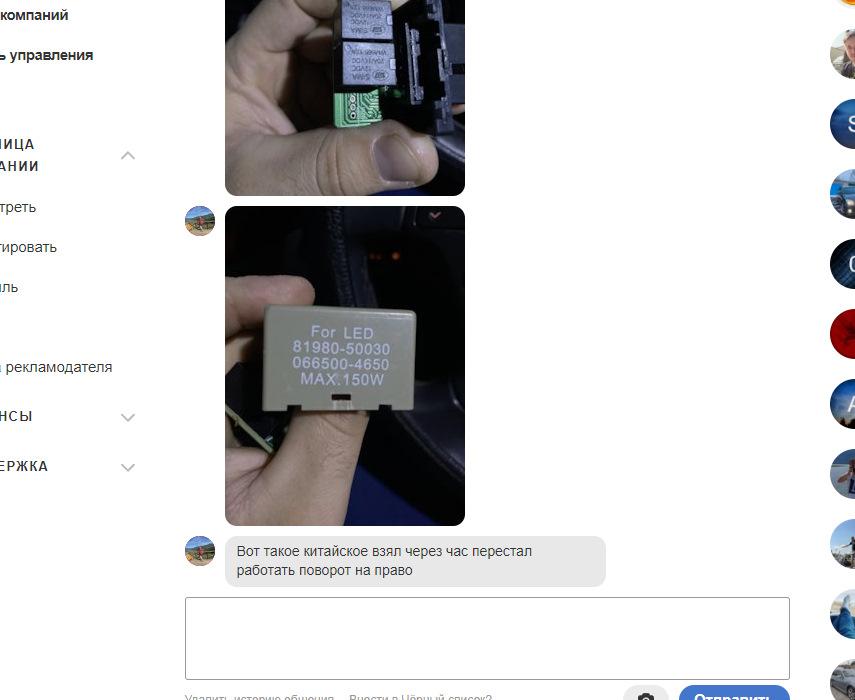

У меня куча тем в личке с работой китайских реле с алиэкспресс, с описанием их багов:

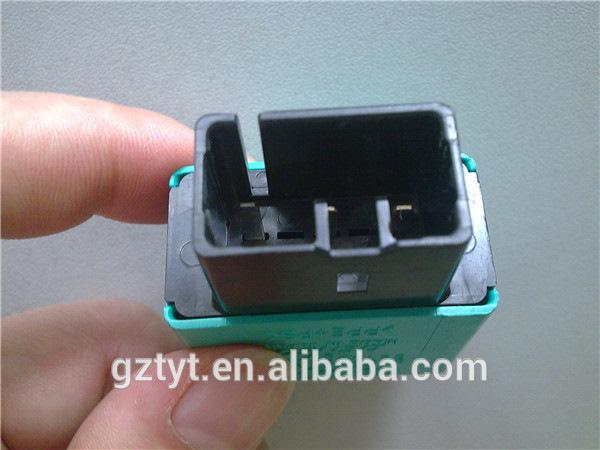

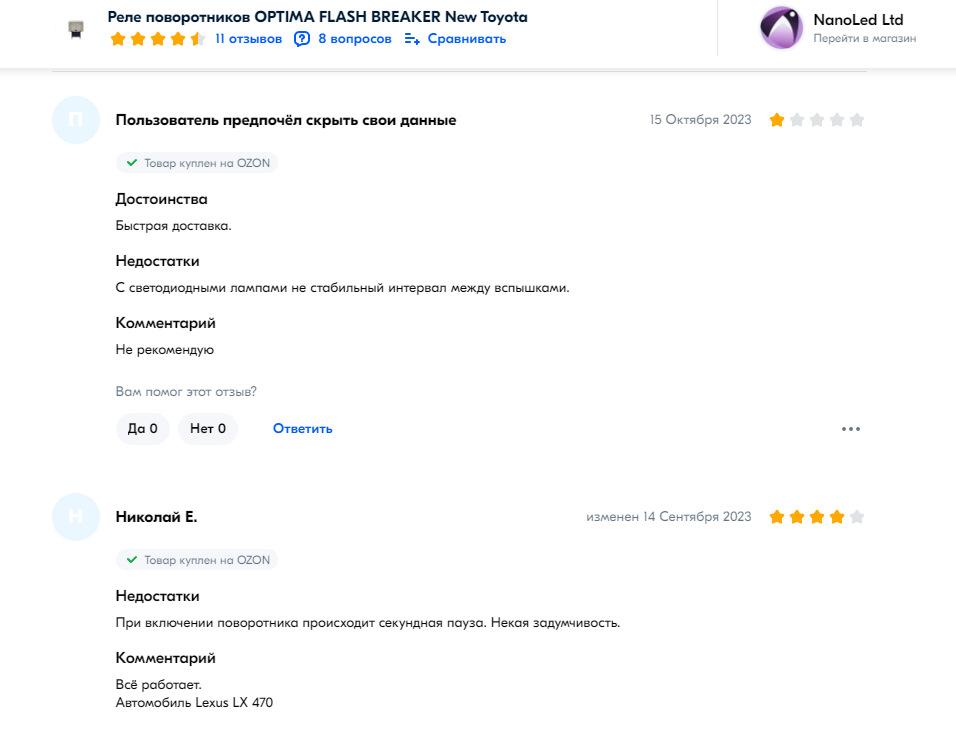

Так же такие реле подобные по внешнему виду реле есть на Озоне. Они китайские. Так же на Озоне продают китайские реле под видом моих, слизывая описание, фото моего товара, даже клея QR коды на упаковку с видео настроек моего реле на ютубе. Это уже подделка под моё описание, с целью продать дороже обычное китайсое реле. Смотрите сразу на отзывы! У подделок либо нет отзывов, дибо они отрицательно плохие! Посмотрите на мою страницу реле на озоне ozon.ru/t/25sfGzV там сотни комментариев, сотни отзывов и большинство оценок в 5 звезд.

Страница на озоне обычного китайского реле:

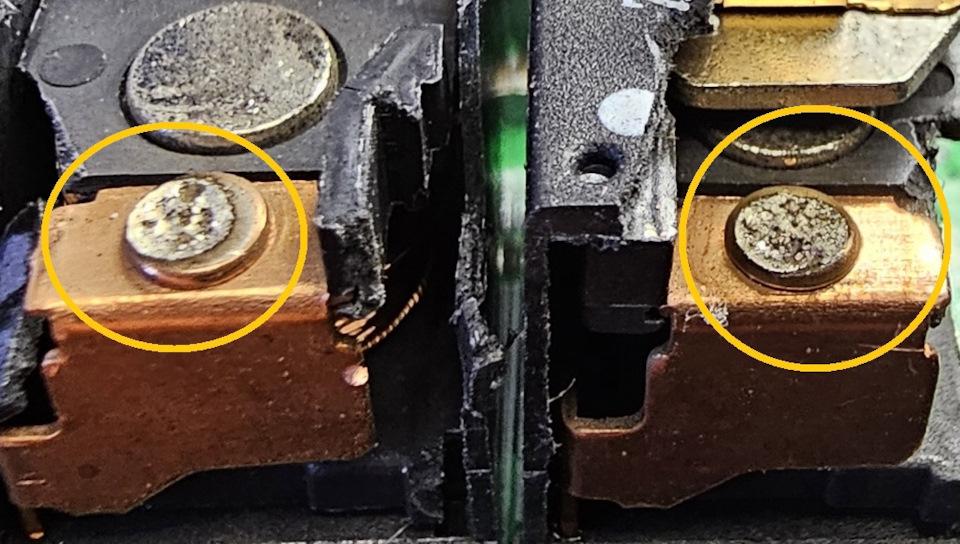

В самом худшем варианте могут попасть реле с горелыми контактами, это тоже не редкость, такие реле долго не служат:

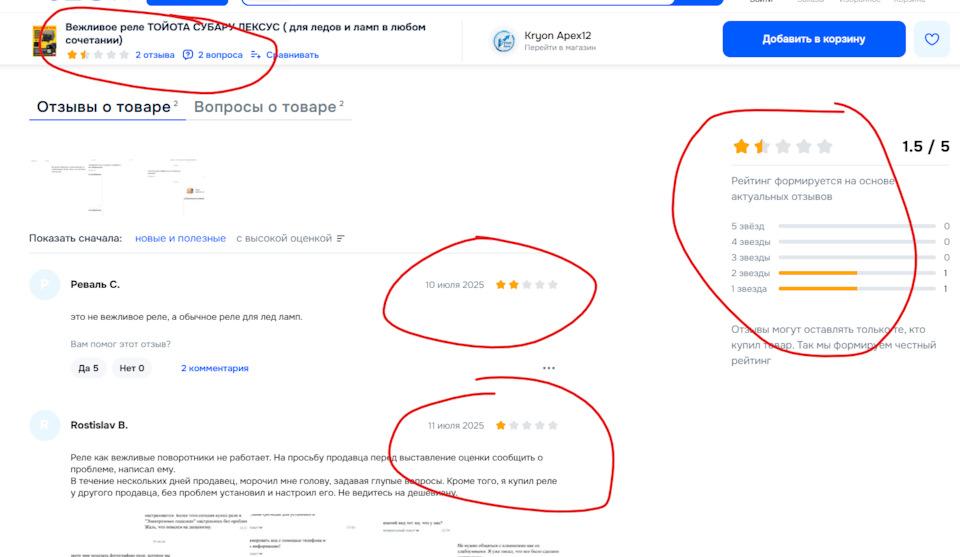

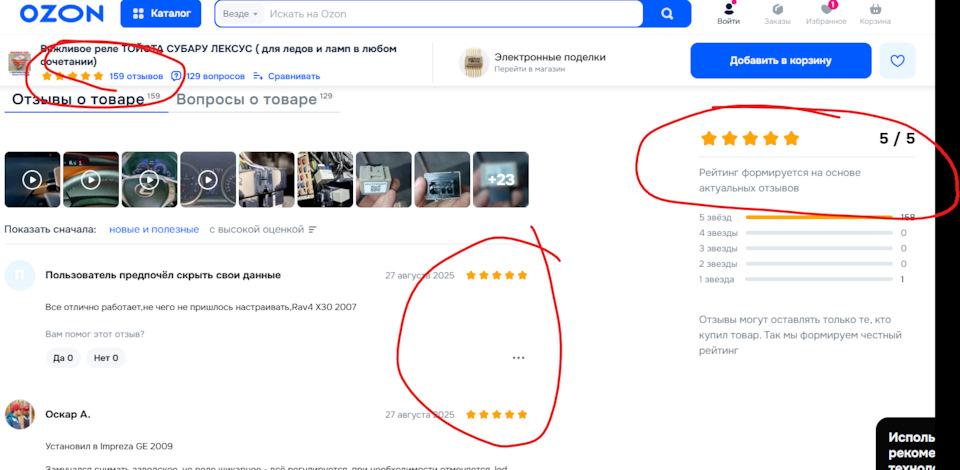

А вот подделка под мой товар, где слизано описание фото и под этим видом продаются обычные китайские реле:

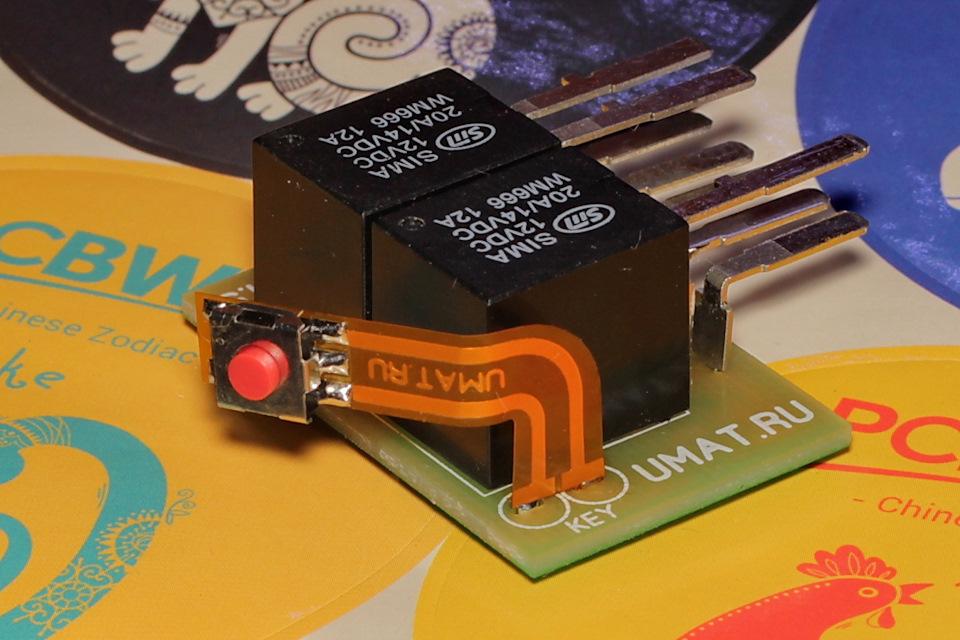

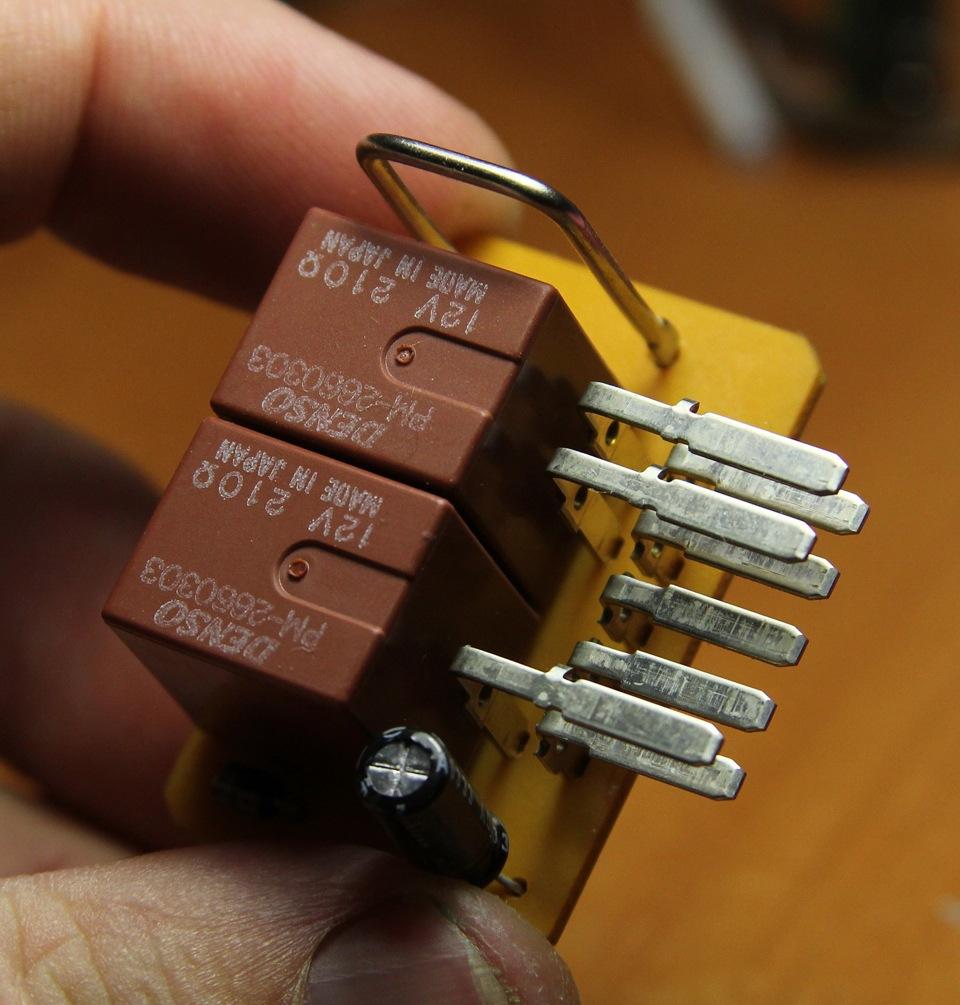

Вернемся в тему. Реле щелкают, в них установлено реле, так же, как и в оригинальном исполнении:

Список парт-номеров восьмиконтактных реле поворотов достаточно обширен и разнообразен. Вот далеко не полный список:
🔼 81980-50030
🔼 81980-06030
🔼 066500-4850
🔼 066500-6820
🔼 81980-30170
🔼 81980-46010
🔼 066500-5531
🔼 81980-0K010
🔼 066500-4650
🔼 81980-0D040
🔼 38610-84F21
🔼 38610-84F21-000
🔼 38610-84F00
🔼 86111-AG001
🔼 86111-AG000 🔼

Но есть и реле, которые не подходят:
❌ 81980-35020 — Лексус GX470, 4RUNNER кузова GRN21#, UZN21# и TACOMA GRN2##, TRN2## — эти все автомобили для американского рынка. Так же не подходит к Тойота Камри 50-го кузова, это ACV51, ASV5#, AVV50, GSV50, в этих машинах уже нет реле поворотов. Так же на американскую Селику! Не подходит на часть Импрез, старых Форестеров и Аутбеков. Ну и не подходит на большую часть автомобилей, после 2015 года выпуска. Год выпуска имеется ввиду год выпуска кузова или год рестайла. Например, у Прадо150 второго рестайла до 2017 года выпуска реле подходит.

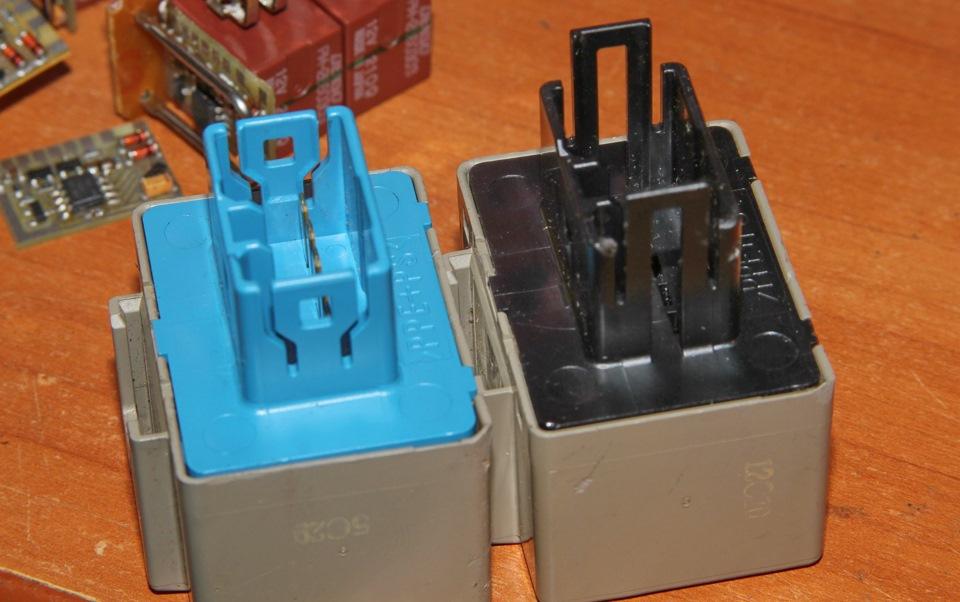

Есть автомобили, на которых отличаются усики разъема:

Это как правило Короллы, РАВ4 в основном, достаточно откусить или отломать усики и реле устанавливается без проблем. Очень подробно отличие и вариант с заменой синей крышки с оригинального реле описан тут www.drive2.ru/l/522587157517304520/

Так же у Прадо и Крузаков реле крепится через планку на кузов, крепление на крышке отличается ( все остальное, форма, разъем подходит). Поэтому, как правило, реле приматывают изолентой к друг другу и перетыкают штекер. Перфекционисты меняют внешние крышки на реле — они заменимы. В отчетах ниже по ссылкам все описано.

Так как реле поворотов это "музыкальный инструмент", который слышимо щелкает, в виду различного исполнения начинки реле звук, тональность и громкость может быть отлична после замены реле относительно штатного. Кто то будет крайне не доволен данным фактором, большинство просто не заметит разницы, ну и некоторым наоборот, звук нового реле нравится больше. Это нужно просто знать.

Если штатное реле красное (может зеленое или другого цвета), у него меньшее число контактов и отличается штекер наличием прорези ключа, то это не реле поворотов! Это реле стоп сигнала (у Лексусов IS так), реле поворотов там расположено рядом.

Подробные примеры установки и видео можно почитать и посмотреть на страницах пользователей драйва, благо за долгие годы отчетов предостаточно:

🚙 Toyota Land Cruiser 100
🚙Toyota Land Cruiser 100
🚙 Toyota Land Cruiser Prado 120 (подробно)
🚙 www.drive2.ru/l/489286798602666410/ Toyota Land Cruiser Prado 120
🚙 www.drive2.ru/l/481587468429164867/ Toyota Land Cruiser Prado 120
🚙 www.drive2.ru/l/484523714231140591/ Toyota Land Cruiser Prado 120
🚙 www.drive2.ru/l/520642946081489834/ Toyota Land Cruiser Prado 120

🚙 www.drive2.ru/l/7037952/ Toyota Land Cruiser Prado
🚙www.drive2.ru/l/10097969/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/662175931099525103/ Toyota Land Cruiser Prado 150 (подробно, как приматывать реле)
🚙 www.drive2.ru/l/8313333/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/8481083/ Toyota Land Cruiser Prado 150 (подробно)
🚙 www.drive2.ru/l/458358086269148680/ Toyota Land Cruiser Prado 150 (подробно)
🚙 www.drive2.ru/l/467114871750656018/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/486102887806533841/ Toyota Land Cruiser Prado 150 (подробно)
🚙 www.drive2.ru/l/506128567961125263/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/538143872660801263/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/539450367352504480/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/555263543583178823/ Toyota Land Cruiser Prado 150
🚙 www.drive2.ru/l/501551850810508425/ Toyota Land Cruiser 200
🚙 www.drive2.ru/l/568523104058343525/ Toyota Land Cruiser 200 (подробно)
🚙 www.drive2.ru/l/583228247446127823/ Toyota Land Cruiser 200 (с заменой крышки)
🚙 www.drive2.ru/l/587749439259580730/ Toyota Land Cruiser 200 (с заменой крышки)

🚙 www.drive2.ru/l/565509067808702961/ Toyota Sequoia (красное реле)

🚙 www.drive2.ru/l/581186179475440275/ Toyota Highlander (XU40) (серое реле)

🚗 www.drive2.ru/l/10187715/ Toyota Авенсис
🚗 www.drive2.ru/b/2133907/ Toyota Авенсис
🚗 www.drive2.ru/l/7095953/ Toyota Авенсис
🚗 www.drive2.ru/l/468155284628439291/ Toyota Авенсис (разбор панели)
🚗 www.drive2.ru/l/496250830375092386/ Toyota Авенсис
🚗 www.drive2.ru/l/498557056014352570/ Toyota Авенсис
🚗 www.drive2.ru/l/518583285924757816/ Toyota Авенсис (разбор панели)
🚗 www.drive2.ru/l/569088253035021407/ Toyota Авенсис 270 (синее реле)

🚗 www.drive2.ru/l/609601408227882406/ Toyota Королла 120 кузова
🚗 www.drive2.ru/l/474403809209090684/ Toyota Королла 140-150 (особенности синего реле)
🚗 www.drive2.ru/l/522587157517304520/ Toyota Королла 140-150 (особенности синего реле, замена крышки)
🚗 www.drive2.ru/l/516064579663430314/ Toyota Corolla 140/150
🚗 www.drive2.ru/l/7043179/ Toyota Prius
🚗 www.drive2.ru/l/458012839618068000 Toyota Prius 20
🚗 www.drive2.ru/l/463383679041799111/ Toyota Prius 20
🚗 www.drive2.ru/l/578668022969926229/ Toyota Prius 20 (подробно)
🚗 www.drive2.ru/l/560117062786089168/ Toyota Prius 30

🚗 www.drive2.ru/l/10368408/ Toyota Camry XV30
🚗 www.drive2.ru/l/4426413/ Toyota Camry XV30
🚗 www.drive2.ru/l/588882485991980289/ Toyota Camry XV30
🚗 www.drive2.ru/l/573603672412389601/ Toyota Camry XV40
🚗 www.drive2.ru/l/10586532 Toyota Camry XV40
🚗 www.drive2.ru/l/6828183/ Toyota Camry XV40
🚗 www.drive2.ru/l/557431780513153324/ Toyota Camry XV40
🚗 www.drive2.ru/l/524501957017078036/ Toyota Camry XV40
🚗 www.drive2.ru/l/559129151588532237/ Toyota Camry XV40
🚗 www.drive2.ru/l/518027482796918199/ Toyota Camry XV40 (подробно)
🚗 www.drive2.ru/l/547160417764377417/ Toyota Camry XV40 (подробно)
🚗 www.drive2.ru/l/467266879233196923/ Toyota Camry Hybrid XV40
🚗 www.drive2.ru/l/558164055257253354/ Toyota Camry XV40 (новая версия реле)
🚗 www.drive2.ru/l/557431780513153324/ Toyota Camry XV40 (новая версия реле)

🚙www.drive2.ru/l/545736275328499784/ Toyota RAV4 III (подробное, как снять защелку "синие" реле)
🚙www.drive2.ru/l/481573449655910478/ Toyota RAV4 III (подробное, "синие" реле)
🚙www.drive2.ru/l/490246122497900961/ Toyota RAV4 III (подробное, "синие" реле)
🚙www.drive2.ru/l/500405884816457742/ Toyota RAV4 III (подробное, "синие" реле)
🚙www.drive2.ru/l/544789046061171906/ Toyota RAV4 III (подробное, "синие" реле)

🚗www.drive2.ru/l/498865743903850516/ Toyota Allion (T260) (подробное, "синие" реле)

🚗www.drive2.ru/l/510101378350187134/ Toyota iQ (подробное, "синие" реле)

🚗 www.drive2.ru/l/576633376702726204/ Toyota Vitz ( подробно)

🚙www.drive2.ru/l/513724818919523109/ Toyota Sequoia (подробно, "красные" реле)
🚙www.drive2.ru/l/513029377814954858/ Toyota Venza (подробно)
🚙www.drive2.ru/l/525221862255363402/ Toyota Venza (подробно)

🚙 www.drive2.ru/l/588923717678012779/ Toyota Estima Hybrid
🚙www.drive2.ru/l/10547423/ Toyota Sienna
🚙www.drive2.ru/l/505025208042652158/ Toyota Sienna 2014
🚙www.drive2.ru/l/469736932104995185/ Toyota Succeed
🚗www.drive2.ru/l/502446028641796933/ Toyota Caldina (241)
🚗www.drive2.ru/l/550963078729040347/ Toyota Ipsum ACM21
🚗www.drive2.ru/l/570323554348827177/ Toyota Yaris

🚗www.drive2.ru/l/472874388534854165/ Subaru Outback (BP) (Как снять защелку реле — подробно)
🚗www.drive2.ru/l/455722556897427714/ Subaru Outback (BP)
🚗www.drive2.ru/l/464819916105581142/ Subaru Outback (BP)
🚗www.drive2.ru/l/499178554961953136/ Subaru Outback (BP) (Как снять защелку реле — подробно)
🚗www.drive2.ru/l/524590467703114002/ Subaru Outback (BP)
🚗www.drive2.ru/l/557443050507339936/ Subaru Outback (BP)

🚗www.drive2.ru/l/2142797/ Subaru Legacy B4 (BL) 2003
🚗www.drive2.ru/l/455214857403237238/ Subaru Legacy (BL/BP) 2003
🚗www.drive2.ru/l/468356495256322336/ Subaru Legacy (BL/BP) 2003
🚗www.drive2.ru/l/7036639/ Subaru Legacy (BL/BP) 2003
🚗www.drive2.ru/l/8202033/ Subaru Legacy (BL/BP) 2003
🚗www.drive2.ru/l/8295680/ Subaru Legacy (BM/BR) 2009
🚗www.drive2.ru/l/513736088913707050/ Subaru Legacy (BL/BP) 2006
🚗www.drive2.ru/l/9339790/ Subaru Forester
🚗www.drive2.ru/l/4338175/ Subaru Forester
🚗www.drive2.ru/l/3887540/ Subaru Forester
🚗www.drive2.ru/l/6553269/ Subaru Forester
🚗www.drive2.ru/l/7782251/ Subaru Forester
🚗www.drive2.ru/l/8559586/ Subaru Forester (SH) 2008
🚗www.drive2.ru/l/469185527023665953/ Subaru Forester (SH) (
подробно)
🚗 www.drive2.ru/l/465071154512528149/ Subaru Forester
🚗www.drive2.ru/l/475115193232261443/ Subaru Forester (SH) (подробно)
🚗www.drive2.ru/l/489499004346826983/ Subaru Forester (SH) (подробно)

🚗www.drive2.ru/l/463462019245278188/ Subaru XV 2012
🚗www.drive2.ru/l/465987047698465364/ Subaru XV 2012
🚗www.drive2.ru/l/507859474141152029/ Subaru Impreza XV

🚙www.drive2.ru/l/515891681459963349/ Suzuki Grand Vitara (подробно)
🚙www.drive2.ru/l/462578011896545568/ Suzuki Grand Vitara (подробно )
🚙www.drive2.ru/l/5977096/ Suzuki Grand Vitara
🚙www.drive2.ru/l/8871473/ Suzuki Grand Vitara
🚙www.drive2.ru/l/467905420611027536/ Suzuki Grand Vitara
🚙www.drive2.ru/l/531455543429038367/ Suzuki Grand Vitara
🚙www.drive2.ru/l/534820873643754515/ Suzuki Grand Vitara
🚙www.drive2.ru/l/475451368912454249/ Suzuki SX4
🚙www.drive2.ru/l/543655449572933983/ Suzuki SX4 (подробно)

🚗 www.drive2.ru/l/577631458382841036/ Lexus CT 200h (подробно)
🚗www.drive2.ru/l/7177138/ Lexus IS
🚗www.drive2.ru/l/456890788001876807/ Lexus IS
🚗www.drive2.ru/l/516027196268086695/ Lexus IS II
🚗 www.drive2.ru/l/577965160161870730/ Lexus IS 300
🚗www.drive2.ru/l/547785215246860966/ —Lexus RX (3rd generation)
🚗www.drive2.ru/l/486166659480945177/ —Lexus RX (3rd generation)
🚗www.drive2.ru/l/488961343160844399/ —Lexus RX (2nd generation)
🚗www.drive2.ru/l/570915916238291660/ —Lexus RX (2nd generation)
🚗www.drive2.ru/l/504389415443890744/ — Lexus RX 400h/450h (2nd generation)
🚗www.drive2.ru/l/517070357924938863/ — Lexus RX (1st generation)
🚗www.drive2.ru/l/542395409247502679/ — Lexus RX (1st generation) подробно
🚗www.drive2.ru/l/546461953002832187/ — Lexus RX (1st generation) подробно
🚗www.drive2.ru/l/556180536280744303/ — Lexus RX (2st generation)
🚗www.drive2.ru/l/548206053322391965/ — Lexus LX
🚗 www.drive2.ru/l/571823563087020279/ — Lexus LX 570 (подробно)
и.т.д.

📖 Инструкция umat.ru/doc/turntoy20

Видео процесса замены реле

В продаже только последняя версия, то есть версия 22 года без кнопки.

Чтоб купить нужно написать мне в личку здесь на драйве или вконтакте или в телеге .
t.me/CAMOKATBETEPAHA
vk.com/camokat_betepaha

Или просто купить на Озоне тут ozon.ru/t/25sfGzV
Так же, могу отправить озон доставкой, цена будет на 200 рублей дешевле от магазинной цены озона, пишите в личку, если хотите сэкономить.
(на озоне так же есть подделки этих реле! Берется описание моего товара, делаются фотки, и под видом вежливого реле продаются обычные китайские реле. Смотрите отзывы! Если их нет или они плохие — это не я)
Транспортными и СДЭКом я не отправляю.
